Система "ПК-Позиция" предназначена для контроля положения сталевыпускных отверстий промежуточного ковша сортовой установки непрерывной разливки стали (УНРС) относительно центральных осей кристаллизаторов УНРС.

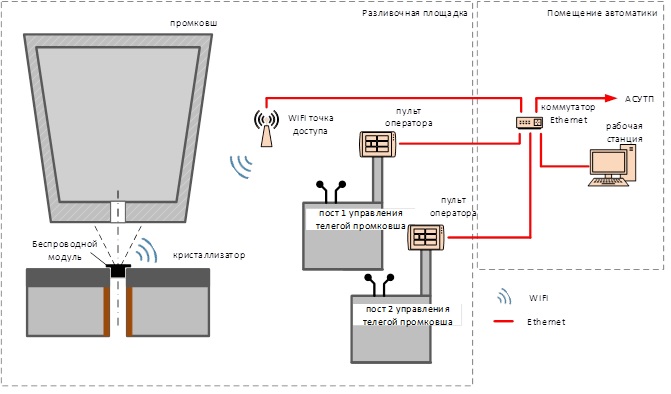

Система обеспечивает алгоритмический контроль необходимого положения сталевыпускного отверстия, обозначая его положение на видеокадрах текущего положения сталевыпускного отверстия. Текущее положение сталевыпускного отверстия контролируется специализированным прибором ПКППК. Прибор контроля положения промежуточного ковша, оснащенный видеокамерой и системой контроля собственного пространственного положения. При установке промежуточного ковша прибор ПКППК временно размещается в кристаллизаторе УНРС. Установка прибора в кристаллизаторе осуществляется при помощи специализированного манипулятора, входящего в состав системы.

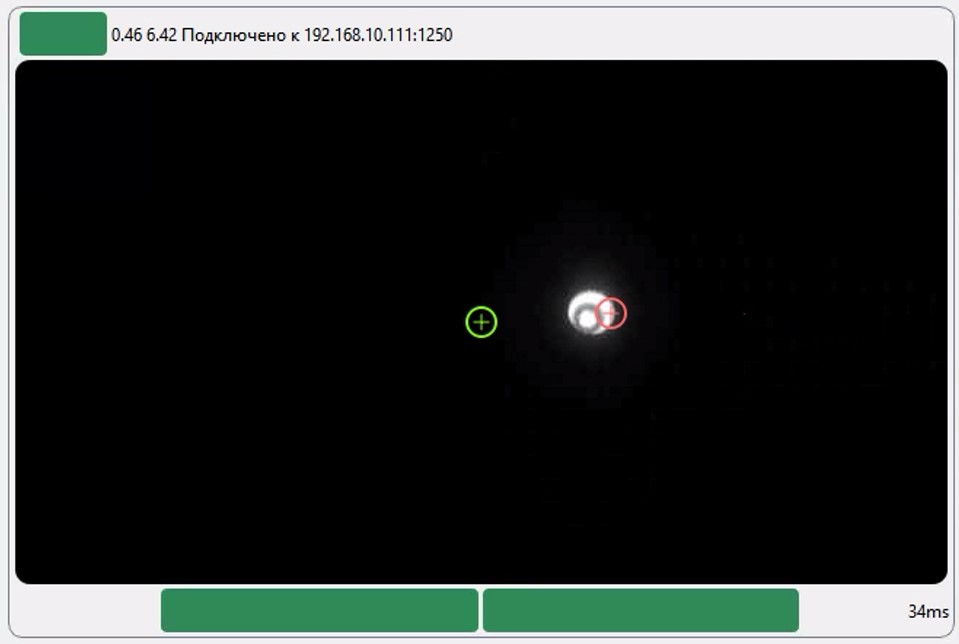

Видеоизображение текущего положения сталевыпускного отверстия с прибора ПКППК передается оператору системы. На это изображение программным способом накладывается метка необходимого положения сталевыпускного отверстия, позволяя ему совместить текущее положение сталевыпускного отверстия с необходимым. После окончания процесса установки промежуточного ковша в необходимое положение, приборы контроля извлекаются из кристаллизаторов при помощи манипуляторов перед запуском УНРС.

Опционально система обеспечивает дополнительные функции: генерацию электрических сигналов, пропорциональных отклонению текущего положения сталевыпускного отверстия от необходимого; ведение и просмотр технологических архивов. Также система выполняет функции самодиагностики.
